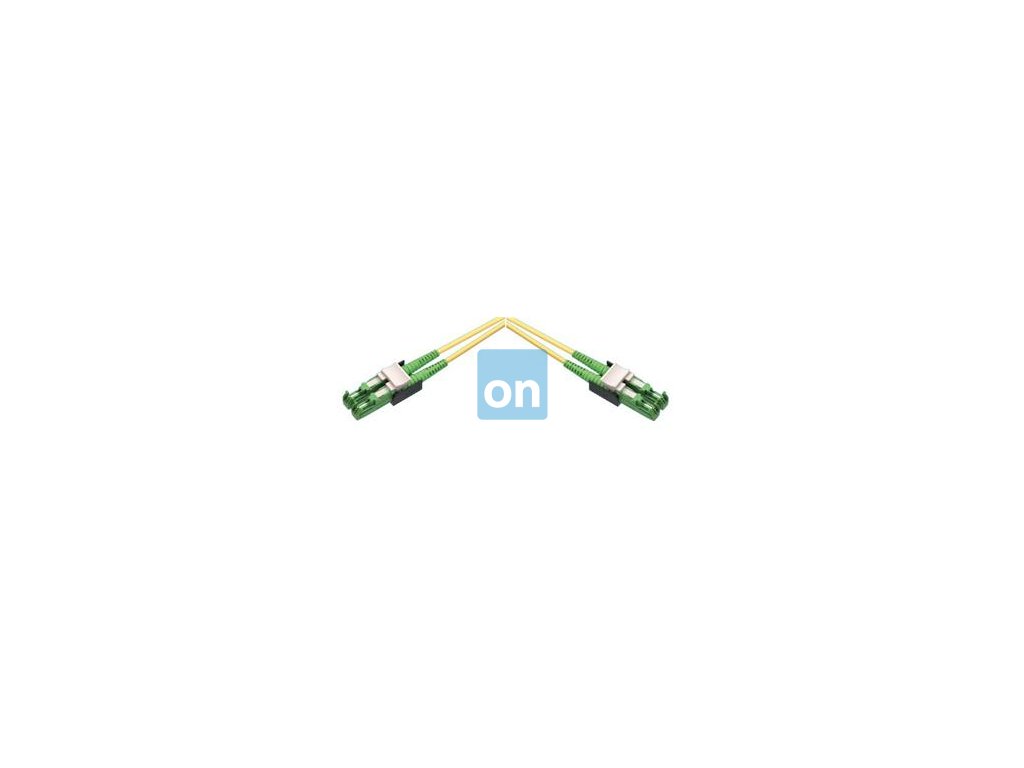

10m, LSH/APC-LSH/APC, OS1/OS2 G657A1, optický patchcord, žlutý (SM)
Kód: OPA-9A-LSH/LSH-10D-ZXDetailní popis produktu
Patchcordy nabízíme od různých výrobců v různé kvalitativní i cenové hladině- USCONEC – americké konektory, MTP patchcordy a kabelové sestavy, kompletace a měření CZ, Švýcarsko či Čína, lze kustomizovat
- SENKO – japonské konektory, MPO, MPO mini, angleboot polohovatelné krytky, CS a SN konektory a další speciality, kompletace a měření Japonsko či UK, lze kustomizovat
- AMP - německé konektory, kompletace a měření v ČR (LC, SC, ST, FC, MT-RJ atd.), kvalitní ale drahé, lze kustomizovat (délka, typ vlákna, atd.)
- Reichle de Massari - švýcarské konektory, kompletace a měření ve Švýcarsku, jeden ze 4 certifikovaných výrobců E2000 konektorů, lze kustomizovat (délka, typ vlákna, atd.)
- Huber Suhner - švýcarské konektory, kompletace a měření v ČR (E2000), jeden ze 4 certifikovaných výrobců E2000 konektorů, dražší než Reichle, lze kustomizovat (délka, typ vlákna, atd.)
- SEIKOH GIKEN- japonské konektory, kompletace a měření v ČR (LC a SC), vysoce kvalitní ve střední cenové hladině, lze kustomizovat (délka, typ vlákna, atd.)
- NISSIN- MPO kabelové sestavy, japonské konektory, kompletace a měření v Číně
- NOVOBIT - čínské komponenty, kompletace a měření Čína, armované provedení (proti hlodavcům a mechanickému poškození), TOP kvalita, lze kustomizovat
- ZCOMAX - OEM konektory, kompletace a měření v Číně (LC, SC, ST, FC a další), použitelné pro většinu aplikací, low-cost, lze kustomizovat pouze s delším termínem dodání.
Konektory ST, LC, SC námi dodávaných low-cost patchcordů ZCOMAX kvalitativně obstojí, původ materiálu je v Číně, kde také probíhá výroba, garantované parametry třídy broušení C.
- ZCOMAX PREMIUM - OEM konektory, kompletace a měření v Číně (LC, SC, ST, FC a další), vlákno CORNING, prémiová třída broušení B+, 3D protokol, lze kustomizovat pouze s delším termínem dodání.
ZCOMAX PREMIUM řada pak nabízí stejné a nebo lepší parametry jako u značkových patchcordů, navíc s garancí útlumu a nejvyšší možnou kvalitou broušení, doložené konkrétním 3D protokolem u každého kusu
Patch-cordy řady ZCOMAX PREMIUM využívají pak kabel 2x 2mm, tedy jsou tenčí něž běžné 2x 2,8mm provedení - to je výhodou pro vysokohustotní aplikace - pro efektivnější organizaci ve vyvazovacích panelech
Třídy útlumu (I/L) singlemode dle standardu IEC 61755-1 (IEC 61300-3-34); Recommendation ITU-T L.36
platí pro náhodně vybrané kombinace konektorů ( random mated/ unmated)
Třída A: není zatím specifikováno
Třída B: střední hodnota <0,12dB; pro více než 97% kusů pak < 0,25dB
Třída C: střední hodnota <0,25dB; pro více než 97% kusů pak < 0,50dB
Třída D: střední hodnota <0,5dB; pro více než 97% kusů pak < 1dB
Třídy útlumu odrazu (R/L) singlemode dle standardu IEC 61755-1 (IEC 61300-3-6); Recommendation ITU-T L.36
platí pro náhodně vybrané kombinace konektorů ( random mated/ unmated)
Třida 1: >55dB
Třída 2: >45dB
Třída 3: >35dB
Třída 4: >26dB
U všech dodávaných MM patchcordů pak platí R/L je >35dB, I/L je <0,2dB
Optický patchcord (jumper kabel) je standardní nebo na míru vyrobený propojovací optický kabel, zakončený na obou stranách optickými konektory.
Patchcordy se používají k propojení zařízení uvnitř rozvaděče, nebo k připojení aktivních prvků k optické trase zakončené v rozvaděči.
Patchcordy bývají zpravidla duplexní (2x vlákno, 4x konektor), na přání lze dodat i kabely simplexní (1x vlákno, 2x konektor) pro jedno-vláknové xWDM aplikace.
Konektory E2000, SC a LC jsou pak v duplexním provedení spojeny sponou - ta je rozebíratelná a umožňuje tak rozdělení duplexního patchcordu na dva simplexní (nelze pouze u odolné varianty HEAVY DUPLEX).
Uvedené patchcordy jsou pouze úzkým výběrem ze sortimentu. Dále jsme schopni patchcordy dodat s konektory E2000, ST, SC, LC, FC, FDDI, MTRJ, VF-45.
Kabely lze vyrobit na přání v jakékoliv délce a provedení (900um, simplex, tenký duplex, duplex, zesílený duplex, ....).
Duplexní i simplexní kabely je možno dodat tenké (2x 1,8mm), či v běžném provedení (2x 2,8mm).
Tenká varianta je výhodná pro hustší instalace, kabel tak zabere méně místa např. ve vyvazovacích panelech.
Patchcordy lze také dodat již před-osazené v kabelové chráničce viz. příplatky.
Doplňkové parametry
Kategorie: | Singlemode optické patchcordy, SM |
---|---|
€ Projektové ceny: | ano |
Délka [m]: | 10 |
Kombinace konektorů: | E2000 APC-E2000 APC |
Max. útlum (I/L): | 0,3dB |
Min. Return Loos (R/L): | -60dB |
Provedení: | duplex |
Provedení ochrany vlákna: | LSOH duplex 2x 2mm žlutý |
Typ vlákna: | SM |
Typ vlákna upřesnění: | OS1 SM G657A1 9/125um |
