Optické kabely
Optické kabely popisuje norma ISO/IEC 11801 na kabely singlemodové (SM) a multimodové (MM), singlemodové kabely se dělí na OS1, OS2, podobně multimodové na OM1, OM2, OM3, OM4 a OM5. Provedení optiky určuje prostředí instalace, pro snadnější realizace kabeláže ve vnitřních (indoor) prostorech stačí slabší méně chráněné kabely, naopak venkovní (outdoor) instalace mají nároky na robustnější konstrukci. Chrakter optické trasy, způsob montáže optiky přináší další dělení: samonosné, k zafouknutí, univerzální, k pokládce do země, dle způsobu ochrany na běžné, armované, s ochranou proti hlodavcům, DROP, MICRO a další speciální kabely, dle vlastností pláště kabelu na PE, PU (FR), NY, LSOH, LSZH, LSFRZH, B2ca s1a d0 a1.
Maximální vzdálenosti pro siglemode kabely
| Typ | Provedení | Vzdálenost | Vlnová délka |
|---|---|---|---|
| Gigabit | 1000BASE-LX | 5 km | 1310 nm |
| 10 Gigabit | 10GBASE-LX4 | 10 km | 1310 nm |
| 10 Gigabit | 10GBASE-E | 40 km | 1550 nm |
| 40 Gigabit | 40GBASE-LR4 | 10 km | 1310 nm |
| 40 Gigabit | 40GBASE-FR | 2 km | 1310 nm |
| 100 Gigabit | 100GBASE-LR4 | 10 km | 1310 nm |
Maximální vzdálenosti pro multimode kabely
| Optický kabel | Vzdálenost pro 10 GE 10GBASE-SR |
Vzdálenost pro 10 GE/100 GE 40GBASE-SR4/ 100GBASE-SR10 |
|---|---|---|
| OM1 vlákna | 33 m | N/A |
| OM2 vlákna | 82 m | N/A |
| OM3 vlákna | 300 m | 100 m |
| OM4 vlákna | 400 m | 150 m |
| OM5 vlákna | 400 m | 150 m |
Jádro každého optického kabelu je tvořeno svazkem optických vláken. Optická vlákna přenáší data jednosměrně nebo obousměrně podle aplikace. Princip je založen na přenosu světelného paprsku, kvalitní kabely/vlákna mají, co nejnižší zkreslení (disperzi) a útlum, ztrátu, pro zájemce o technický detail viz White Paper. Tyto parametry vlákna jsou velmi citlivé na ohyb, vlhkost a mechanické namáhání a jejich ochranu zajišťuje právě konkrétní provedení optického kabelu.

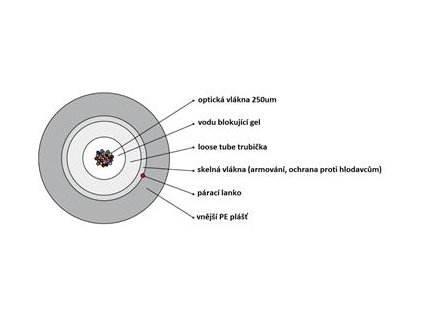

Optická vlákna (d=125 µm) obalená primární izolací (d=250 µm) jsou poskládány uvnitř kabelu v různých formátech. Pro konstrukci kabelu Loose Tube platí, že vlákna v primární ochraně jsou uloženy v centrální trubičce, nebo skupině trubiček. U Buffer kabelů mají vlákna navíc sekundární ochranu (d=900 µm). Kabely s označením Easy Strip Buffer, Loose buffer poskytují snadnější přípravu vláken pro svařování/konektorování.
Kabely se dále dělí na gelové kabely (Loose Tube), zde je v trubičce s vlákny navíc gel zajišťující zvýšenou odolnost proti vlivu prostředí. Gelový kabel není vhodný pro vertikální trasy, v nouzi je potřeba po 15÷20 m vytvořit smyčku zamezující posunu gelu v trubičce. Suché optické kabely (Tight Buffer, Dry Loose Tube, Central Dry Tube) jsou konstrukce Loose Tube a vlákna jsou uložena volně bez gelu.
Zajistíme kompletní servis viz instalace optických kabelů a rozvodů.

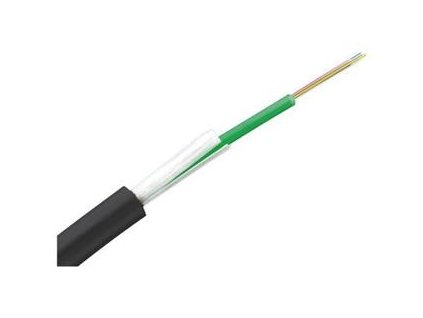

ANTIRODENT PE CLT, optický kabel venkovní, ochrana proti hlod. (skel. vlákna), černý PE, d6,4mm, pev. v tahu 500N, vlákna v prim. ochraně 250µm, CLT, dielektrický, 12 vl. MM...
ANTIRODENT LSFROH CLT, optický kabel vnitřní, ochrana proti hlod. (skel. vlákna), černý LSFROH, d5,2mm, pev. v tahu 1000N, vlákna v prim. ochraně 250µm, CLT, dielektrický, 12...
ANTIRODENT LSFROH CLT, optický kabel vnitřní, ochrana proti hlod. (skel. vlákna), černý LSFROH, d5,2mm, pev. v tahu 1000N, vlákna v prim. ochraně 250µm, CLT, dielektrický, 12...
MIKRO AIRBLOWN, optický mikrokabel venkovní, HDPE plášť, d5,9mm, pev. v tahu 700N, multi L/T, 12 vláken SM OS2 9/125, G.652D - low waterpeak (1x trubička po 12 vláknech + 5x...
EPSU AIRBLOWN, optický mikro kabel k zafouknutí, HDPE plášť, pevnost v tahu 100N, suché provedení, d1,7mm, 12vl. SM G.657A 250um, povolený poloměr ohybu 60mm, 1,9kg na km,...
EPSU AIRBLOWN, optický mikro kabel k zafouknutí 12vl. SM G.657A1 250um FURUKAWA, HDPE plášť, pevnost v tahu 100N, suché provedení, d1,8mm, povolený poloměr ohybu 40mm, 2,4kg na...
ANTIRODENT PE CLT, optický kabel venkovní, ochrana proti hlod. (skel. vlákna), černý PE, d6,4mm, pev. v tahu 500N, vlákna v prim. ochraně 250µm, CLT, dielektrický, 12 vl. SM OS2...
ANTIRODENT LSFROH CLT, optický kabel vnitřní, ochrana proti hlod. (skel. vlákna), černý LSFROH, d5,8mm, pev. v tahu 1000N, vlákna v prim. ochraně 250µm, CLT, dielektrický, 24...
MIKRO AIRBLOWN, optický mikrokabel venkovní, MDPE plášť, d5,9mm, pev. v tahu 700N, multi L/T, 24 vláken SM OS2 9/125, G.652D - low waterpeak(2x trubička po 12 vláknech + 4x...
MIKRO AIRBLOWN, optický mikrokabel venkovní, MDPE plášť, d5,9mm, pev. v tahu 700N, multi L/T, 24 vláken SM OS2 9/125, G.652D - low waterpeak, (4x trubička po 6 vláknech + 2x...
Kabel optický samonosný ADSS, 24 vláken SM OS2 9/125, G.652D, MLT, 2x PE černý plášť, 13mm, ?kN, převěsy do 200m, vlákna v prim. ochraně 250µm, gelové multi loose tube...
ANTIRODENT PE CLT, optický kabel venkovní, ochrana proti hlod. (skel. vlákna), černý PE, d6,8mm, pev. v tahu 500N, vlákna v prim. ochraně 250µm, CLT, dielektrický, 24 vl. SM OS2...
ANTIRODENT LSFROH CLT, optický kabel vnitřní, ochrana proti hlod. (skel. vlákna), černý LSFROH, d5,2mm, pev. v tahu 1000N, vlákna v prim. ochraně 250µm, CLT, dielektrický, 2 vl....
ANTIRODENT LSFROH CLT, optický kabel vnitřní, ochrana proti hlod. (skel. vlákna), černý LSFROH, d5,2mm, pev. v tahu 1000N, vlákna v prim. ochraně 250µm, CLT, dielektrický, 2 vl....
EPSU AIRBLOWN, optický mikro kabel k zafouknutí 02vl. SM G.657A1 250um FURUKAWA, HDPE plášť, pevnost v tahu 100N, suché provedení, d1,2mm, povolený poloměr ohybu 40mm, 0,9kg na...
Kabel optický samonosný ADSS, 48 vláken SM OS2 9/125, G.652D, MLT, 2x PE černý plášť, 12,8mm, 5,5kN, převěsy do 150m, vlákna v prim. ochraně 250µm, gelové multi loose tube...
MIKRO AIRBLOWN, optický mikrokabel venkovní, HDPE plášť, d5,9mm, pev. v tahu 700N, multi L/T, 48 vláken SM OS2 9/125, G.652D - low waterpeak(4x trubička po 12 vláknech + 2x...
MIKRO AIRBLOWN, optický mikrokabel venkovní, PA12 Nylonový plášť oranžový, d4mm (+-0,2mm), pev. v tahu 350N, multi L/T, 48 vláken SM OS2 9/125 200um!!!, G.657A1 LWP (výrobce...
ANTIRODENT PE CLT, optický kabel venkovní, ochrana proti hlod. (skel. vlákna), černý PE, d6,4mm, pev. v tahu 500N, vlákna v prim. ochraně 250µm, CLT, dielektrický, 4 vl. MM...
ANTIRODENT LSFROH CLT, optický kabel vnitřní, ochrana proti hlod. (skel. vlákna), černý LSFROH, d5,2mm, pev. v tahu 1000N, vlákna v prim. ochraně 250µm, CLT, dielektrický, 4 vl....
EPSU AIRBLOWN, optický mikro kabel k zafouknutí 04vl. SM G.657A1 250um FURUKAWA, HDPE plášť, pevnost v tahu 100N, suché provedení, d1,2mm, povolený poloměr ohybu 35mm, 1,8kg na...
ANTIRODENT PE CLT, optický kabel venkovní, ochrana proti hlod. (skel. vlákna), černý PE, d6,4mm, pev. v tahu 500N, vlákna v prim. ochraně 250µm, CLT, dielektrický, 6 vl. MM...
EPSU AIRBLOWN, optický mikro kabel k zafouknutí 06vl. SM G.657A1 250um FURUKAWA, HDPE plášť, pevnost v tahu 100N, suché provedení, d1,6mm, povolený poloměr ohybu 35mm, 1,8kg na...
ANTIRODENT PE CLT, optický kabel venkovní, ochrana proti hlod. (skel. vlákna), černý PE, d6,4mm, pev. v tahu 500N, vlákna v prim. ochraně 250µm, CLT, dielektrický, 8 vl. MM...
ANTIRODENT LSFROH CLT, optický kabel vnitřní, ochrana proti hlod. (skel. vlákna), černý LSFROH, d5,2mm, pev. v tahu 1000N, vlákna v prim. ochraně 250µm, CLT, dielektrický, 8 vl....
EPSU AIRBLOWN, optický mikro kabel k zafouknutí 08vl. SM G.657A1 250um FURUKAWA, HDPE plášť, pevnost v tahu 100N, suché provedení, d1,6mm, povolený poloměr ohybu 35mm, 1,8kg na...
Optický drop-mikrokabel vhodný k zafouknutí DROP Airblown, nylonový oranžový plášť, d1,9mm, pev. v tahu 40N, 4 vlákna SM 9/125 G.657A2, max. poloměr ohybu 20mm dočasně, trvale...
Kabel optický vnitřní DROP FTTx 2,1mm, 02 vlákna SM 9/125 250um, G.657A2,LSOH žlutý, CPR certifikace (B2ca-s1,d0,a1),400N, 1000m na cívce, vnitřní instalace,velmi ohebný,...
Kabel optický vnitřní DROP FTTx 2,1mm, 04 vlákna SM 9/125 250um, G.657A2,LSOH žlutý, B2CA certifikace,400N, 1000m na cívce, vnitřní instalace,velmi ohebný, bezgel. suché...
Kabel optický DROP FTTx 2 x 2,4mm, 02 vlákna SM 9/125 250um, G.657A1,LSOH žlutý,250N,vnitřní instalace,velmi ohebný, bezgel. suché provedení, dielektrický, dokonale ohebný ve...
Optický kabel DROP FTTx self supporting Eca, univerzální, PU plášť černý FR, d3,5mm,vl. 250µm,bezgelové,12 vl. SM 9/125, G.657A2, max. poloměr ohybu 2,4cm, papírový box s...
Optický kabel DROP FTTx self supporting Eca, univerzální, PU plášť černý FR, d3,5mm,vl. 250µm,bezgelové,12 vl. SM 9/125, G.657A2, max. poloměr ohybu 2,4cm, papírový box s...
Optický kabel DROP FTTx self supporting Eca, univerzální, PU plášť černý FR, d3mm, vl. 250µm,bezgelové,2 vl. SM 9/125, G.657A2, max. poloměr ohybu 2,4cm, papírový box s odvíjecí...
Optický kabel DROP FTTx self supporting Eca, univerzální, PU plášť černý FR, d3mm, vl. 250µm,bezgelové,4 vl. SM 9/125, G.657A2, max. poloměr ohybu 2,4cm, papírový box s odvíjecí...
Optický kabel DROP FTTx self supporting Eca, univerzální, PU plášť černý FR, d3,5mm, 800N, pro převěsy do 120m, vlákna 250µm, 8vláken SM 9/125, G.657A2, diel., papírový box s...
Optický kabel DROP FTTx self supporting Eca, univerzální, PU plášť bílý FR, d3,5mm,vl. 250µm,bezgelové,12 vl. SM 9/125, G.657A2, max. poloměr ohybu 2,4cm, papírový box s...
!!Tato karta je pouze pro kalkulaci předkonektorovaných - tras (příplatek za manipulaci) DROP FTTx SELF SUPPORTING, optický kabel samonos. univerz., PU plášť bílý (FR), d3mm,...
Optický kabel DROP FTTx self supporting Eca, univerzální, PU plášť bílý FR, d3mm, vl. 250µm,bezgelové,2 vl. SM 9/125, G.657A2, max. poloměr ohybu 2,4cm, papírový box s odvíjecí...
!!Tato karta je pouze pro kalkulaci předkonektorovaných - tras (příplatek za manipulaci) DROP FTTx SELF SUPPORTING, optický kabel samonos. univerz., PU plášť bílý (FR), d3mm,...
Optický kabel DROP FTTx self supporting Eca, univerzální, PU plášť bílý FR, d3mm, vl. 250µm,bezgelové,2 vl. SM 9/125, G.657B3, max. poloměr ohybu 2,4cm, papírový box s odvíjecí...
Tato karta je pouze pro kalkulaci předkonektorovaných - tras (příplatek za manipulaci) DROP FTTx SELF SUPPORTING, optický kabel samonos. univerz., PU plášť bílý (FR), d3mm, vl....
Optický kabel DROP FTTx self supporting Eca, univerzální, PU plášť bílý FR, d3mm, vl. 250µm,bezgelové,4 vl. SM 9/125, G.657A2, max. poloměr ohybu 2,4cm, papírový box s odvíjecí...
Optický kabel DROP FTTx self supporting Eca, univerzální, PU plášť bílý FR, d3mm, vl. 250µm,bezgelové,4 vl. SM 9/125, G.657B3, max. poloměr ohybu 2,4cm, papírový box s odvíjecí...
Optický kabel DROP FTTx self supporting Eca, univerzální, PU plášť černý FR, d3,5mm,vl. 250µm,bezgelové,08 vl. SM 9/125, G.657A2, max. poloměr ohybu 2,4cm, papírový box s...
Optický kabel DROP FTTx self supporting Eca, univerzální, PU plášť černý FR, d3,5mm, 800N, pro převěsy do 100m, vlákna 250µm, 8vláken SM 9/125, G.657A2, diel., papírový box s...
Optický kabel DROP FTTx self supporting Eca, univerzální, PU plášť bílý FR, d3mm, vl. 250µm,bezgelové,8 vl. SM 9/125, G.657B3, max. poloměr ohybu 2,4cm, papírový box s odvíjecí...
ZCOMAX DROP AIRBLOWN, optický drop-mikrokabel vhodný k zafouknutí, NY oranž. plášť, d1,7mm, pev. v tahu 40N, 2 vl. SM 9/125 G.657A1, r ohybu 20mm dočas., trvale 40mm, 3kg/km,...
DROP AIRBLOWN, optický drop-mikrokabel vhodný k zafouknutí, nylonový oranžový plášť, d1,9mm, pev. v tahu 40N, 4 vlákna SM 9/125 G.657A1, povol. r ohybu 20mm dočasně, trvale...
Optický mikro kabel k zafouknutí EPSU Airblown, HDPE plášť, pevnost v tahu 100N, suché provedení, d1,5mm, 8vl. SM G.657A 250um, max. poloměr ohybu 60mm, 1,6kg na km, balení...
Optický kabel univerzální FLAT DROP FTTx, bílý LSOH (UV stabilní), 2 vlákna SM 9/125 G.657A2, 2x3mm, pev. v tahu 150N, max. poloměr ohybu 15mm, 7,5kg na km, papírový box s...
Projektové ceny a zkušenosti s optickými sítěmi
Symbion nabízí projektové slevy na IT služby v portfoliu návrh, projekt a instalace datové sítě. Zajistíme návhr, měření sítě LAN, rozšíření instalace strukturované kabeláže, zpracujeme projekty včetně výstavby kabelový tras, instalace optických kabelů a rozvaděčů, zafukování, sváření vláken a měření (site survey) a rozšíření WiFi signálu v požadovaných místech. Provedeme Vás dodávkou a nasazením kybernetické bezpečnosti.
