Optické trainsceivery SFP, CFP, QSFP
Optické transceivery (optické moduly) jsou zásuvné media konvertory přímo do aktivních prvků, zpravidla také pro použití třetích stran. Transceivery sdružují vysílač (transmitter) a přijímač (reciever) pro obousměrný provoz užíváme 2 vlákna. Obousměrný provoz po jednom vlákně umožňují WDM moduly, ty pracují na rozdílných vlnových délkách (pár typ A a typ B), mají zabudovaný WDM filtr (spolu s diagonálním polopropustným zrcadlem), více na Wikipedia (MSA 2001/05).
- SFP moduly (Small Form-factor Pluggable) nebo také mini-GBIC, presentují standard kompaktních optických vložných transceiverů pro telekomunikační a datové sítě. SFP vytlačilo starší formáty tranceiverů (GBIC, XENPAC, X2), pro jejich poloviční velikost umožňuje dosažení osazení kapacitou až 48 portů SFP na 1U (1U = 45 mm). Osazeny bývají duplexním LC konektorem. Výjimku tvoří některé jedno-vláknové bi-directional SFP (LC simplex či SC simplex) a metalické SFP transceivery (RJ-45). SFP moduly se vyrábí a dodávají v mnoha variantách podle použitého typu vlákna, přenosového protokolu, překlenované vzdálenosti (až 200 km) a vlnové délky. Transcerivery SFP+ jsou pro 10Gb/s, SFP28 pro 25 Gb/s přenosy.
- QSFP28 moduly jsou nejpoužívanějším 100G standardem, vychází z konstrukce QSFP+, je rozměrově ekvivalentní. Další jsou QSFP-DD (Double Density), uQSFP (mikro) a OSFP (Octal), namířené k rychlostem 400 Gb/s, 800 Gb/s, 1T/s, 2T/s.
- CFP moduly jsou dostupné i v koherentním a laditelném DWDM provedení a na delší vzdálenosti/ pro operátorská transportní řešení jde aktuálně o preferovaný typ transceiveru. Další používané standardy jsou CFP2, CFP4, CFP8 (písmenko C zde vyjadřuje číslovku 100 (Roman Numerals). CXP ekonomický mikro formát je určen pro krátké propoje v rámci datacentra.
- OBO (On Board Optics) pro optický multi-vláknový MPO konektor, pro aktivní zařízení přesunuté na hostboard.
| Typ modulu |
Rychlost |
Počet kanálů max. |
Konektory | Zpětná kompatibilita |
Medium | Pozn.: |
|---|---|---|---|---|---|---|
| SFP | 100 Mb/s | 1 | LC, RJ45 | ne | optika, metalika | |
| SFP | 1 Gb/s | 1 | LC, RJ45 | 100 Mbit/s SFP | optika, metalika | |
| cSFP | 1 Gb/s | 2 | LC | Fiber | ||
| SFP+ | 10 Gb/s | 1 | LC, RJ45 | 1 Gb/s SFP | optika, metalika, DAC | |
| SFP28 | 25 Gb/s | 1 | LC | 10 Gb/s SFP+ | optika, DAC | |
| SFP56 | 50 Gb/s | 1 | LC | optika, DAC | ||
| QSFP | 4 Gb/s | 4 | ne | |||
| QSFP+ | 40 Gb/s | 4 | LC, MTP/MPO | ne | optika, DAC | CWDM |
| QSFP28 | 50 Gb/s | 2 | LC | QSFP+ | optika, DAC | |
| QSFP28 | 100 Gb/s | 4 | LC, MTP/MPO-12 | ne | optika, DAC | CWDM |
| QSFP56 | 200 Gb/s | 4 | LC, MTP/MPO-12 | ne | optika, DAC | |
| QSFP-DD | 400 Gb/s | 8 | LC, MTP/MPO-16 | QSFP+, QSFP28 | optika, DAC | CWDM |
Hlavní parametry optických transceiverů jsou maximální vzdálenost [km], užitečnějsí je výkonová rezerva Power Budget [dB]. Některé moduly (např. multi-rate operátorské moduly pro SDH či 4,25 tri-rate moduly pro Fiber Channel) umí pracovat na různých přenosových rychlostech a tak se i liší parametry modulu v závislosti na typu nasazení. Tepelná odolnost modulu, standardní zpravidla 0÷70 °C nebo provedením do náročných podmínek průmyslová HTR (High Temperature Range, -40÷85 °C). Pro CWDM a DWDM moduly pro vlnový multiplex jsou to vlnové délky pro CWDM a DWDM kanály.
Diagnostika, moduly můžou být vybaveny diagnostickými funkcemi (MSA SFF-8472). Diagnostiku je různě značena: DMI= Digital Monitoring Interface, DDM= Digital Diagnostic Monitoring či DDMI= Digital Diagnostic Monitoring Interface; platí, že DMI=DDM=DDMI. Pomocí této sady funkcí lze, tady pokud to daný prvek (router, switch) podporuje, sledovat provozní teplotu, provozní napětí, úroveň vysílaného signálu i úroveň signálu přijímaného na přijímači atd.
19" šasi pro montáž až 2ks modulů/ konvertorů QSFP/SFP+ 5x female
Aktivní optický kabel, IB QDR/FDR10, 40Gb/s, QSFP, 50 meters, MELLANOX kompatibilní

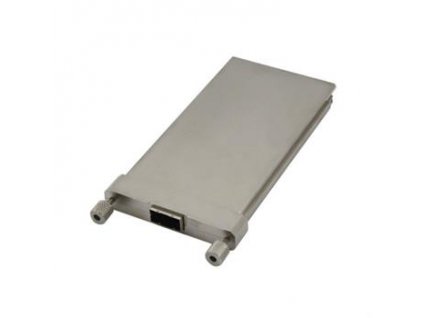

CFP konvertor na QSFP+ 28, 100Gbps, Cisco ASR kompatibilní
