Síťové kabely pro LAN
Síťové kabely (LAN kabely, ethernet, UTP kabely) jsou různá označení pro kroucený pár vodičů (twisted pair, kroucená dvojlinka), který je používán v datových (počítačových) sítích. V nestíněné variantě UTP i ve stíněné FTP, STP jsou 4 páry vodičů, které jsou po své délce pravidelně krouceny, každý pár s jiným stoupáním, vytváří tak symetrické vedení, signál je přenášen rozdílem potenciálů mezi vodiči v páru. Kroucení vodičů minimalizuje indukované rušení, přeslechy, protože eliminuje značně vliv elektromagnetického pole okolí. Pro prostředí, kde je velmi silné elektromagnetická záření, je doporučeno používat stíněnou kabeláž FTP, STP.
Požadavky na strukturovanou kabeláž jsou stanoveny příslušnou normou ANSI/TIA-568 (EIA 568-A,B), ISO/IEC 11801, ..., pro uživatele je to užitečně zjednodušeno do kategorií kabeláže (CAT). Podstatné je, že délka každého spoje mezi rackem a zásuvkou by dle norem neměla přesáhnout 90m.
| Kategorie | Rychlost | Šířka pásma | Vzdálenost | Použití |
|---|---|---|---|---|
| CAT 1 | 1 Mbps | 0.4 MHz | Telefon & modem | |
| CAT 2 | 4 Mbps | 4 MHz | LocalTalk & Telefon | |
| CAT 3 | 10 Mbps | 16 MHz | 100 m | 10BaseT Ethernet |
| CAT 4 | 16 Mbps | 20 MHz | 100 m | Token Ring |
| CAT 5 | 100 Mbps | 100 MHz | 100 m | 100BaseT Ethernet |
| CAT 5e | 1 Gbps | 100 MHz | 100 m | 100BaseT Ethernet, domácí sítě |
| CAT 6 | 1 Gbps | 250 MHz | 100 m 10Gb do 37 m |
Gigabit Ethernet, komerční centra |
| CAT 6a | 10 Gbps | 500 MHz | 100 m | Gigabit Ethernet pro datová centra a páteřní rozvody |
| CAT 7 | 10 Gbps | 600 MHz | 100 m | 10 Gbps, páteřní kabeláže |
| CAT 7a | 10 Gbps | 1000 MHz | 100 m 40Gb do 50 m |
10 Gbps, páteřní kabeláže |
| CAT 8 | 25 Gbps (CAT 8.1) 40 Gbps (CAT 8.2) |
2000 MHz | 30 m | 25/40 Gbps, páteřní kabeláže |
Kategorie CAT 5 přenášející 100 Mb/s po kroucených (twisted) párech vodičů do vzdálenosti 100m, byla vzata v roce 1995 jako standard pro datové sítě 10BaseT and 100BaseT, tkz. Fast Ethernet (FE). Její neoficiální vylepšení kategorie CAT 5e přenese až 1 Gb/s Gigabit Ethernet (GE). Zajímavost: rozšíření šířky pásma je dosaženo větším kroucením dvojlinky. Kategorie CAT 6 posunula CAT 5e na vyšší přenosovou kapacitu 10 Gb/s pro kratší vzdálenost 37m, nicméně pro vzdálenosti 100m se chová stejně. Rozšíření pásma je řešeno pomocí stínění a implementací separátoru Spline mezi páry vodičů. Kategorie CAT 6a dnes v nových projektech převažuje, je opět lepší než CAT 6. Původně určená pro datacentra a komerční budovy pro přenosy až 10 Gb/s (10GE) na 100 m se dnes instaluje prakticky na všechny datové rozvody, předchozí standardy zásadně vytlačuje.
Siemon stíněný síťový kabel pro ethernet F/UTP , Cat 6A 500MHz, LSOH, 305m cívka

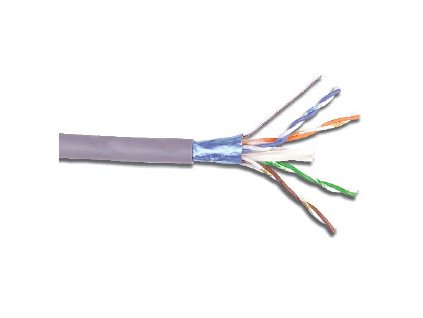

Siemon stíněný síťový kabel pro ethernet F/UTP , Cat 6A 500MHz, LSOH, 500m cívka
Zcomax stíněný síťový kabel pro ethernet F/UTP, Cat 5e, LSOH (Eca), cívka 500m
Zcomax stíněný síťový kabel pro ethernet F/UTP, Cat 6, LSOH (Eca), 500m

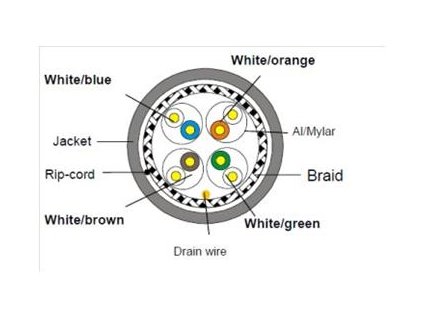

Zcomax stíněný síťový kabel pro ethernet S/FTP, Cat 6A, LS0H (Eca), 500m cívka
Siemon stíněný síťový kabel pro ethernet S/FTP, Cat 7 600 MHz, LSOH, 305m cívka

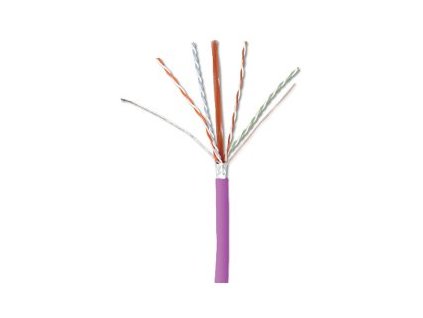

Siemon stíněný síťový kabel pro ethernet S/FTP, Cat 7 600 MHz, LSOH, 500m cívka, fialový, 23 AWG, Class B2ca-s1a,d0,a1
Siemon stíněný síťový kabel pro ethernet S/FTP, Cat 7A 1000 MHz, LSOH, 1000m cívka
Zcomax stíněný síťový kabel pro ethernet U/FTP, Cat 6A, LS0H (Eca), 500m cívka, fialový
Siemon síťový kabel pro ethernet U/UTP , Cat 6A 500MHz, LSOH, 305m cívka

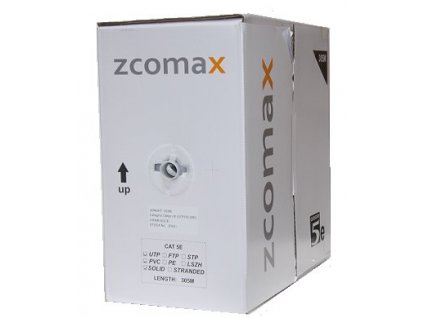

Zcomax síťový kabel pro ethernet U/UTP, Cat 5e, LS0H (Eca), 305m
Zcomax venkovní síťový kabel pro ethernet U/UTP, Cat 5e, PE, 305m box
Zcomax síťový kabel pro ethernet U/UTP, Cat 5e, PVC (Eca), 305m

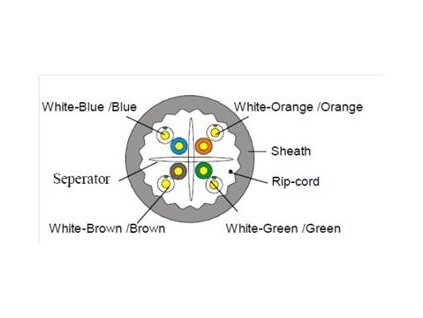

Zcomax síťový kabel pro ethernet U/UTP, Cat 6, LS0H (Dca-s2,d2),a1 - 500m, modrý
Zcomax síťový kabel pro ethernet U/UTP, Cat 6A, LS0H (Eca), 500m cívka

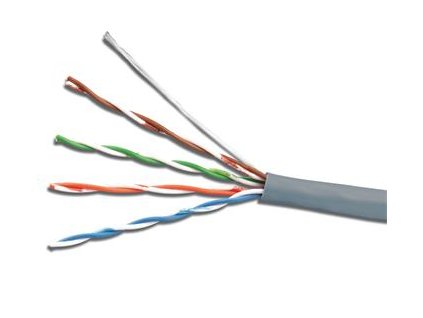

Siemon síťový kabel pro ethernet UTP, Cat 5e 160 MHz, LSOH, 305m box
Siemon síťový kabel pro ethernet UTP, Cat 5e 160 MHz, PVC, 305m box
Siemon síťový kabel pro ethernet UTP, Cat 6 250 MHz, LSOH, 500m
