Optické transceivery SFP
Optický transceiver SFP (Small Form-factor Pluggable, SFP optický modul) je zásuvný media konvertor přímo do univerzálního slotu aktivního prvku. Od běžného media konvertoru se kompaktní optické transceivery liší právě minimálními rozměry, integrovaným napájením a dále můžou být moduly vybaveny diagnostickými funkcemi (MSA SFF-8472). Diagnostika bývá značena po různu: DMI= Digital Monitoring Interface, DDM= Digital Diagnostic Monitoring či DDMI= Digital Diagnostic Monitoring Interface; platí, že DMI=DDM=DDMI. Pomocí této sady funkcí lze, tady pokud to síťový prvek (router, switch) podporuje, sledovat provozní teplotu, provozní napětí, úroveň vysílaného signálu i úroveň signálu přijímaného na přijímači atd, hlavní parametry pro telekomunikační a datové sítě.
Transceivery sdružují vysílač (transmitter) a přijímač (receiver) pro obousměrný provoz užíváme 2 vlákna. Velikost SFP a SFP+ modulů umožňují rozměry dosažení hustoty až 48 portů SFP na 1U (1U = 45 mm). Osazeny bývají duplexním LC konektorem. Výjimka jsou jedno-vláknové bi-directional SFP moduly (LC simplex či SC simplex) a metalické SFP transceivery (RJ-45). SFP moduly se vyrábí a dodávají v mnoha variantách podle použitého typu vlákna, přenosového protokolu, překlenované vzdálenosti (až 200km) a vlnové délky. Transcerivery SFP+ jsou pro 10 Gb/s, SFP28 pro 25 Gb/s přenosy.
Hlavní parametry optických transceiverů jsou maximální vzdálenost [km], užitečnějsí je výkonová rezerva Power Budget [dB]. Některé moduly (např. multi-rate operátorské moduly pro SDH či 4,25 tri-rate moduly pro Fiber Channel) umí pracovat na různých přenosových rychlostech a tak se i liší parametry modulu v závislosti na typu nasazení. Tepelná odolnost modulu, standardní zpravidla 0÷70 °C nebo provedením do náročných podmínek průmyslová HTR (High Temperature Range, -40÷85 °C). Pro CWDM a DWDM moduly pro vlnový multiplex jsou to vlnové délky pro CWDM a DWDM kanály. Více o SFP modulech například zde.

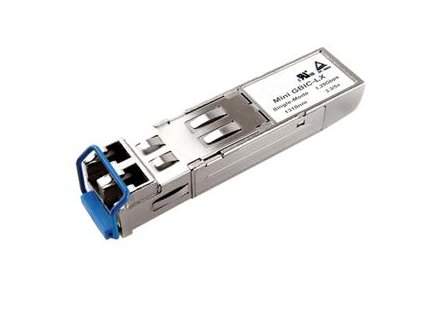

SFP transceiver 1,25Gbps, 1000BASE-LX, SM, 10km, 1310nm (FP), LC duplex, 3,3V, Cisco kompatibilní, DMI diagnostika, zvýšená teplotní odolnost -40 až 85C
SFP transceiver 1,25Gbps, 1000BASE-LX, SM, 10km, 1310nm (FP), LC duplex, 0 až 70°C, 3,3V, DMI, Cisco kompatibilní
SFP transceiver 1,25Gbps, 1000BASE-LX, SM, 20km, 1310nm (FP), LC duplex, -40 až 85°C, 3,3V, DMI diagnostika, Cisco kompatibilni GLC-LH-SMD OEM
SFP transceiver 1,25Gbps, 1000BASE-LX, SM, 20km, 1310nm (FP), LC duplex, 0 až 70°C, 3,3V, DMI, Cisco kompatibilní
SFP transceiver 1,25Gbps, 1000BASE-SX, MM, 300/550m, 850nm (VCSEL), LC duplex, 0 až 70°C, 3,3V, Cisco kompatibilní, DMI diagnostika
SFP transceiver 1,25Gbps, 1000BASE-T, UTP Cat5, 100m, RJ-45, 0 až 70°C, 3,3V, Cisco kompatibilní
SFP transceiver 155Mbps, 100BASE-LX10, SM, 10km, 1310nm (FP), LC duplex, -40 až 85°C, 3,3V, Cisco kompatibilní
SFP WDM transceiver 1,25Gbps, 1000BASE-BX10, SM, 10km, TX1310/RX1550nm, LC simplex, 0 až 70°C, 3,3V, Cisco kompatibilní, DMI diagnostika
SFP WDM transceiver 1,25Gbps, 1000BASE-BX10, SM, 10km, TX1550/RX1310nm, LC simplex, 0 až 70°C, 3,3V, Cisco kompatibilní, DMI diagnostika
SFP WDM transceiver 1,25Gbps, 1000BASE-BX10, SM, 3km, TX1310/RX1550nm, LC simplex, 0 až 70°C, 3,3V, Cisco kompatibilní
SFP WDM transceiver 1,25Gbps, 1000BASE-BX10, SM, 3km, TX1550/RX1310nm, LC simplex, 0 až 70°C, 3,3V, Cisco kompatibilní, DMI
SFP WDM transceiver 1,25Gbps, 1000BASE-BX20, SM, 20km, TX1310/RX1550nm, LC simplex, 0 až 70°C, 3,3V, Cisco kompatibilní, DMI diagnostika
SFP transceiver 1,25Gbps, 1000BASE-LX, SM, 20km, 1310nm (FP), LC duplex, 0 až 70°C, 3,3V, DMI diagnostika, HP kompatibilní
SFP transceiver 1,25Gbps, 1000BASE-LX, SM, 20km, 1310nm (FP), LC duplex, 0 až 70°C, 3,3V, DMI diagnostika, HP kompatibilni
SFP transceiver 1,25Gbps, 1000BASE-SX, MM, 300/550m, 850nm (VCSEL), LC duplex, 0 až 70°C, 3,3V, HPE kompatibilní (J4858C ekvivalent), DMI diagnostika
SFP transceiver 1,25Gbps, 1000BASE-T, UTP Cat5, 100m, RJ-45, 0 až 70°C, 3,3V, HP kompatibilní
SFP WDM transceiver 1,25Gbps, 1000BASE-BX10, SM, 10km, TX1310/RX1550nm, LC simplex, 0 až 70°C, 3,3V, HP kompatibilní, DMI diagnostika
SFP WDM transceiver 1,25Gbps, 1000BASE-BX10, SM, 20km, TX1310/RX1550nm, LC simplex, 0 až 70°C, 3,3V, HP kompatibilní, DMI diagnostika
SFP transceiver 1,25Gbps, 1000BASE-SX, MM, 300/550m, 850nm (VCSEL), LC duplex, 0 až 70°C, 3,3V, HPA kompatibilní (JD118B ekvivalent), DMI diagnostika
