Strukturovaná kabeláž
Strukturované kabelážní systémy, infrastruktura pro informační technologie, kopírují nezadržitelný vývoj komunikačních technologií a jdou nezadržitelně kupředu. Stará kabeláž, nebo její prvky omezují využitelnost nových prvků informačního systému, u kterých je pořizovací cena zpravidla mnohonásobně vyšší než cena kabeláže.
Požadavky na strukturovanou kabeláž jsou stanoveny příslušnou normou ANSI/TIA-568 (EIA 568-A,B), ISO/IEC 11801, ..., pro uživatele je to užitečně zjednodušeno do kategorií kabeláže (CAT). Podstatné je, že délka každého spoje mezi rackem a zásuvkou by dle norem neměla přesáhnout 90m.
| Kategorie | Rychlost | Šířka pásma | Vzdálenost | Použití |
|---|---|---|---|---|
| CAT 1 | 1 Mbps | 0.4 MHz | Telefon & modem | |
| CAT 2 | 4 Mbps | 4 MHz | LocalTalk & Telefon | |
| CAT 3 | 10 Mbps | 16 MHz | 100 m | 10BaseT Ethernet |
| CAT 4 | 16 Mbps | 20 MHz | 100 m | Token Ring |
| CAT 5 | 100 Mbps | 100 MHz | 100 m | 100BaseT Ethernet |
| CAT 5e | 1 Gbps | 100 MHz | 100 m | 100BaseT Ethernet, domácí sítě |
| CAT 6 | 1 Gbps | 250 MHz | 100 m 10Gb do 37 m |
Gigabit Ethernet, komerční centra |
| CAT 6a | 10 Gbps | 500 MHz | 100 m | Gigabit Ethernet pro datová centra a páteřní rozvody |
| CAT 7 | 10 Gbps | 600 MHz | 100 m | 10 Gbps, páteřní kabeláže |
| CAT 7a | 10 Gbps | 1000 MHz | 100 m 40Gb do 50 m |
10 Gbps, páteřní kabeláže |
| CAT 8 | 25 Gbps (CAT 8.1) 40 Gbps (CAT 8.2) |
2000 MHz | 30 m | 25/40 Gbps, páteřní kabeláže |
Ze strukturovaných kabeláží na tomto webu je samostatně vyčleněna oblast optických tras a sítí, není to dle normy, ale zaběhnutý přístup při realizaci IT projektů. Projekty na sktukturované kabeláže zpracováváme nicméně zcela v souladu s platnými normami a požadavky investorů.
Kabelážím se věnujeme profesionálně více než 20 let, zkušenosti a certifikaci máme s řadu vendorů Reichle & De-Massari, Panduit, Siemon, Zcomax a Solarix.
Naše zkušenosti a služby jsou Vám k dispozici, máte-li potřebu například:
- potřebuje se zorientovat, co potřebujete
- navrhujete počty do nových kanceláří, potřebujete projekt
- přebíráte LAN, nemáte jistotu v jakém stavu je, chcete výchozí audit
- potřebujete jen změřit kabeláž, chcete mít jistotu před zapojením Vašich strojů
- nemáte dostatečnou kapacitu
- máte již plné kabelové trasy
Ozvěte se, poradíme, realizaci provedeme rychle a na klíč k Vaší spokojenosti.

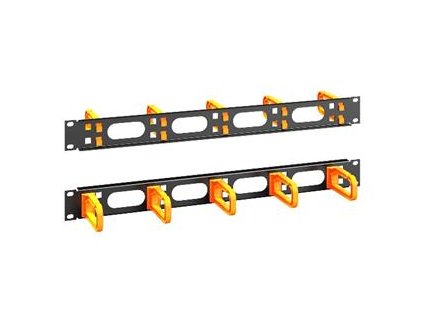

19" vyvazovací panel 1U - jednostranný, plastová oka 40 x 50mm, barva oranžová

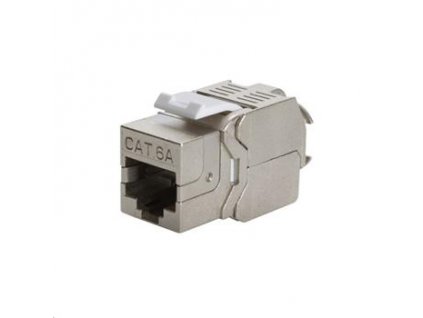

Zcomax modul RJ 45 do zásuvky, Cat.6A keystone, stíněný, stříbrný

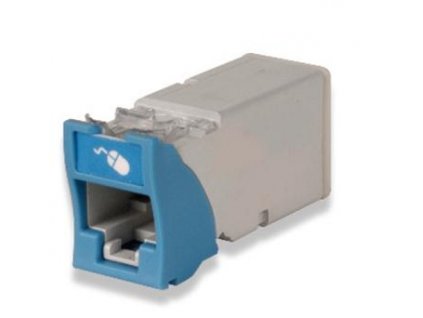

Siemon MAX Keystone Cat 6, nestíněný hybrid modul RJ 45, bílý, 100ks
Siemon MAX Keystone Cat 6A, stíněný hybrid modul RJ 45, bílý
Síťový propojovací patchcord (patchkord) Cat.6A, stíněný, LSZH, 1,5m, šedý
Siemon 19" Patchpanel | 2U | 48 modulárních portů (neosazeno/prázdné), pro nestíněné moduly | černý
Siemon stíněný síťový kabel pro ethernet S/FTP, Cat 7 600 MHz, LSOH, 305m cívka
Siemon síťová ethernet zásuvka 1x RJ 45, 85x85mm, s prachovkou
Siemon síťová ethernet zásuvka 2x RJ 45, 85x85mm, s prachovkou
Siemon síťová ethernet zásuvka 6x RJ 45 na omitku, SM box, bílý
Siemon TERA Keystone Cat 7/7A, stíněný, dvířka
Siemon 19" Patchpanel | 2U | 48x Cat 6 |nestíněný |plně osazený |černý
Siemon 19" Patchpanel | 2U | 48x Cat 5e |nestíněný |plně osazený |černý
Siemon MAX Keystone Cat 6A, stíněný úhlový modul RJ 45, černý
19" ukládací polička, hloubka 250mm, výška 1U; přidej DP-PO-Px pro 60kg; barva černá
19" ukládací police s podpěrami, hloubka 450mm, 1U, barva černá
Conteg 19" nástěnný datový rozvaděč | 21U | d 600 mm, barva šedá
Conteg montovaný rozvaděč iSeven Flex, výška 27U, šířka 800mm, hloubka 1000mm
Siemon stíněný síťový kabel pro ethernet F/UTP , Cat 6A 500MHz, LSOH, 305m cívka
Siemon stíněný síťový kabel pro ethernet F/UTP , Cat 6A 500MHz, LSOH, 500m cívka
Siemon MAX Keystone Cat 6A, stíněný modul RJ 45 do panelu
Siemon síťová ethernet zásuvka 1x, na omitku, box Z-MAX SM, bílý
Zcomax modul RJ 45 do zásuvky, Cat.5e keystone, nestíněný, černý
Síťový propojovací patchcord (patchkord) Cat.5e, nestíněný, 5m, šedý
Síťový propojovací patchcord (patchkord) Cat.6, stíněný, 0,5m, šedý
RSG2 otevřený rám, jednoduchý, značení U na sloupcích, (VxŠxH) 27U x 19" x 100mm, nosnost 500kg, černý
Zcomax stíněný síťový kabel pro ethernet F/UTP, Cat 5e, LSOH (Eca), cívka 500m
Siemon stíněný síťový kabel pro ethernet S/FTP, Cat 7 600 MHz, LSOH, 500m cívka, fialový, 23 AWG, Class B2ca-s1a,d0,a1
Siemon stíněný síťový kabel pro ethernet S/FTP, Cat 7A 1000 MHz, LSOH, 1000m cívka
Siemon síťový kabel pro ethernet U/UTP , Cat 6A 500MHz, LSOH, 305m cívka
Conteg 19" nástěnný datový rozvaděč | 10U | d 400 mm
Conteg 19" nástěnný datový rozvaděč | 10U | d 500 mm, barva šedá
Conteg 19" nástěnný datový rozvaděč | 12U | d 400 mm
Conteg 19" nástěnný datový rozvaděč | 12U | d 400 mm
Conteg 19" nástěnný datový rozvaděč | 12U | d 500 mm
Conteg 19" nástěnný datový rozvaděč | 12U | d 500 mm, barva šedá
Conteg 19" nástěnný datový rozvaděč | 12U | d 500 mm
Conteg 19" nástěnný datový rozvaděč | 12U | d 600 mm
Conteg 19" nástěnný datový rozvaděč | 15U | d 400 mm
Conteg 19" nástěnný datový rozvaděč | 15U | d 400 mm, barva šedá
Conteg 19" nástěnný datový rozvaděč | 15U | d 500 mm
Conteg 19" nástěnný datový rozvaděč | 15U | d 500 mm
Conteg 19" nástěnný datový rozvaděč | 15U | d 500 mm, barva šedá
Conteg 19" nástěnný datový rozvaděč | 15U | d 600 mm, barva šedá
Conteg 19" datový rozvaděč | 15U | w 600 | d 1000 | black RAL 9005
