Singlemode optické patchcordy, SM
Optický patchcord (jumper kabel) je propojovací optický kabel zakončený optickými konektory. Patchcordy propojují zařízení uvnitř racků (datových rozvaděčů), rozlišují se na duplexní (2x vlákno, 4x konektor) a méně časté simplexní (1x vlákno, 2x konektor) pro jedno-vláknové xWDM aplikace.
Třídy útlumů pro siglemode (SM) patchkordy dle standardu IEC 61755-1 (IEC 61300-3-6), doporučení ITU-T L.36.
- Třídy útlumu (I/L)
Třída A: zatím nespecifikováno
Třída B: střední hodnota <0,12dB; pro více než 97% kusů pak < 0,25dB
Třída C: střední hodnota <0,25dB; pro více než 97% kusů pak < 0,50dB
Třída D: střední hodnota <0,5dB; pro více než 97% kusů pak < 1dB - Třídy útlumu odrazu (R/L)
Třida 1: >55dB
Třída 2: >45dB
Třída 3: >35dB
Třída 4: >26dB
Optické patchcordy standardní provedení: USCONEC (americké konektory, MTP patchcordy a kabelové sestavy), SENKO (japonské konektory, MPO, MPO mini, angleboot polohovatelné krytky, CS a SN konektory ...), AMP (německé konektory LC, SC, ST, FC, MT-RJ ...), R&M, Reichle de Massari (švýcarské konektory, E2000), Huber Suhner (švýcarské konektory, E2000), SEIKOH GIKEN (japonské konektory), NISSIN-MPO kabelové sestavy (japonské konektory, kompletace Čína), NOVOBIT (čínská výroba), OEM (kompletace a měření v Číně (LC, SC, ST, FC ...), použitelné pro většinu aplikací, low-cost).
Singlemode optický patchcord | délka 0,3m | LC/PC-LC/PC | OS1/OS2 G657A1 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)

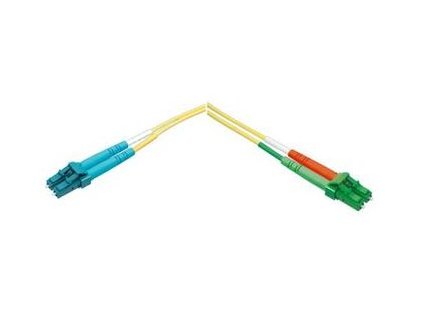

Singlemode optický patchcord | délka 0,5m | LC/APC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -55dB (G1)

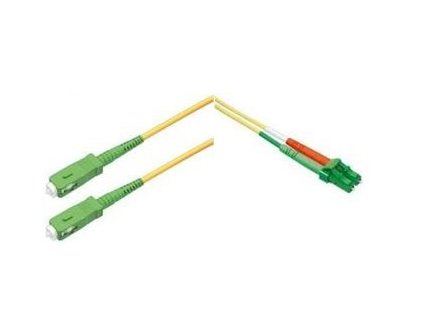

Singlemode optický patchcord | délka 0,5m | LC/APC-SC/APC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -60dB (G1)
Singlemode optický patchcord | délka 0,5m | LC/PC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 0,5m | LC/PC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 0,5m | LC/PC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 0,5m | SC/APC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 0,5m | SC/APC-SC/APC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 0,5m | SC/APC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 0,5m | SC/PC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 0,5m | SC/PC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 0,7m | LC/PC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 1,5m | MPOf-MPOf (APC) | OS1 9/125 | I/L 0,2dB | R/L -50dB | přímé zapojení 1:1 | konektory NISSIN JAPAN
Singlemode optický patchcord | délka 10m | FC/PC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 10m | LC/APC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 10m | LC/PC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 10m | LC/PC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 10m | LC/PC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 10m | LSH/APC-LC/PC | OS1/OS2 G657A1 | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 10m | LSH/APC-LSH/APC | OS1/OS2 G657A1 | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 10m | LSH/APC-SC/APC | OS1/OS2 G657A1 | I/L 0,2dB (C+) | R/L -60dB (G1)
Singlemode optický patchcord | délka 10m | LSH/APC-SC/PC | OS1/OS2 G657A1 | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 10m | SC/APC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 10m | SC/APC-SC/APC | OS1/OS2 9/125 G657A | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 10m | SC/APC-SC/APC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 10m | SC/APC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 10m | SC/PC-SC/PC | G657A2 OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 10m | SC/PC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 15m | FC/PC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode odolný optický patchcord | délka 15m | LC/PC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L-50dB (G2+)
Singlemode optický patchcord | délka 15m | LC/PC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 15m | LC/PC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 15m | LSH/APC-LSH/APC | OS1/OS2 G657A1 | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 15m | LSH/APC-SC/APC | OS1/OS2 G657A1 | I/L 0,2dB (C+) | R/L -60dB (G1)
Singlemode optický patchcord | délka 15m | LSH/APC-SC/PC | OS1/OS2 G657A1 | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 15m | MPOf-MPOf (APC) | OS1 9/125 | I/L 0,2dB | R/L -50dB | přímé zapojení 1:1 | konektory NISSIN JAPAN
Singlemode optický patchcord | délka 15m | SC/APC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 15m | SC/APC-SC/APC | OS1/OS2 9/125 G657A | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 15m | SC/APC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 15m | SC/PC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 1m | FC/APC-FC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 1m | FC/PC-FC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 1m | FC/PC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 1m | FC/PC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 1m | FC/PC-ST/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 1m | LC/APC-LC/APC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 1m | LC/APC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 1m | LC/APC-SC/APC | OS1/OS2 9/125 G657A | I/L 0,2dB (C+) | R/L -60dB (G1)
Singlemode optický patchcord | délka 1m | LC/APC-SC/APC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -60dB (G1)
Singlemode optický patchcord | délka 1m | LC/APC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Projektové ceny a zkušenosti s optickými sítěmi
Symbion nabízí projektové slevy na IT služby v portfoliu návrh, projekt a instalace datové sítě. Zajistíme návhr, měření sítě LAN, rozšíření instalace strukturované kabeláže, zpracujeme projekty včetně výstavby kabelový tras, instalace optických kabelů a rozvaděčů, zafukování, sváření vláken a měření (site survey) a rozšíření WiFi signálu v požadovaných místech. Provedeme Vás dodávkou a nasazením kybernetické bezpečnosti.
