Zapojení datového kabelu RJ45

Jak si vyrobit internet kabel s RJ45

V základu rozlišujeme dva typy tohoto kabelu: standardní vs. křížený ethernetový kabel (také ethernet kabel, propojovací či patch kabel nebo patch cord).

• Běžný patch kabel se používá k zapojení zařízení (počítač, IP kamera) do datové zásuvky nebo síťového prvku (router, přepínač, WiFi "apéčko").

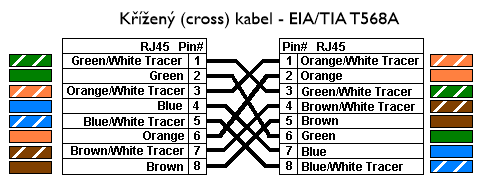

• Křížený patch cord se používá na propojení počítač-počítač.

Pravděpodobně máte potřebu překlenout delší vzdálenost, než jsou běžně dostupné délky patch kabelů, nebo zapojené konektory brání protažení kabelu připravenou trasou, případně se chcete vyhnout instalaci datové zásuvky.

Začnete tím, že si pořídíte samotný datový (UTP) kabel dle Vaší potřeby. Po jeho protažení připravíte kabel na konektorování, nasazení a okrimpování (zmáčnutí speciálními kleštěmi pro RJ konektory) kostičky konektoru RJ45.

1. Z kabelu odholíme pouze vnější plášť (ca 4..6 cm od konce), lepší je odholit větší délku.
2. Dílčí vodiče se neholí a jen se podle barev uspořádají v pořadí dle obrázku.
3. Začátečníkům doporučujeme jejich postupné zkracování délky – výchozí délku si ponechte s větší rezervou a vždy je o naměřený kousek po zkušebním zastrčení do konektoru zastřihněte.

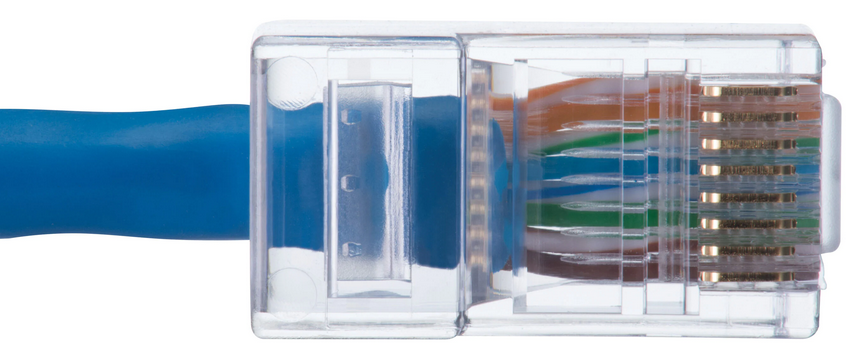

4. Správná délka vodičů závisí na modelu konektoru, který máte k dispozici. Požadovaný výsledek před finálním zakrimpováním je takový, že plášť kabelu přesahuje do konektoru a po zakrimpování drží pod zajišťovací patkou kostičky. Současně všechny vodiče končí až na dorazu kanálků konektoru.

Nezapomeňte:

• Nasadit krytky konektoru na kabel, pokud je zamýšlíte instalovat.
• Na obou stranách kabelu konektory orientujte shodnou stranou k sobě, častá začátečnická chyba.
• Dílčí vodiče kabelu se neobnažují, konektor RJ45 si izolaci prořízne sám při krimpování.

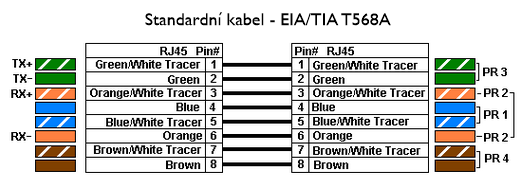

Barevné schéma, zapojení pinů pro standardní patch-kabel

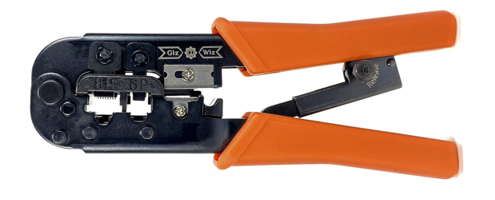

Krimpovací kleště

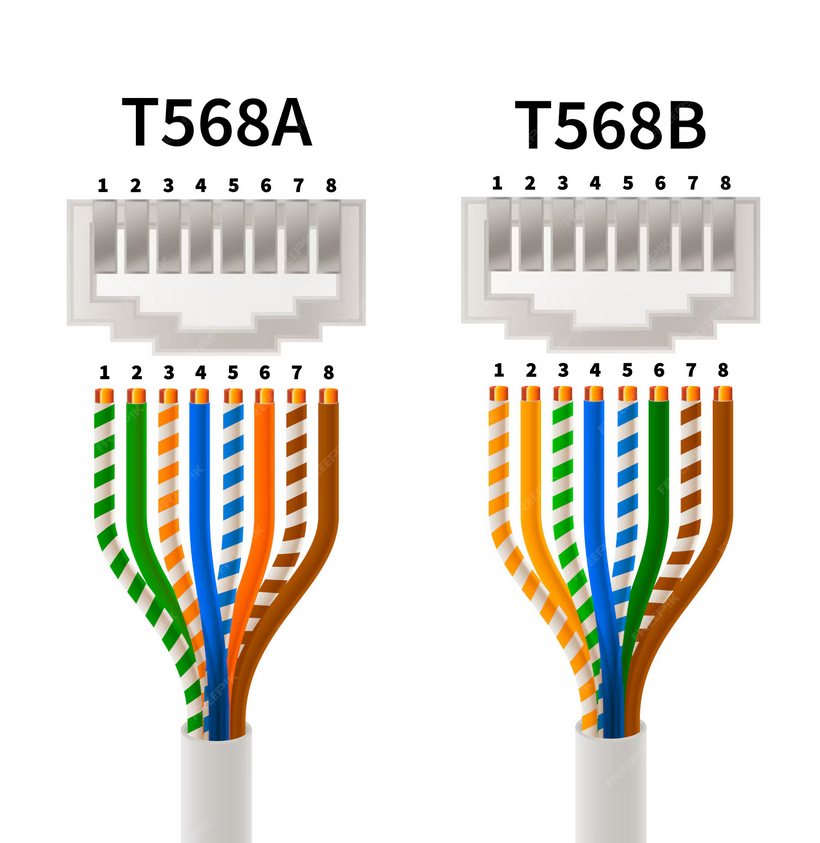

Je potřeba věnovat pozornost T568A vs T568B?

Krátce a jasně: v Evropě i v ČR se běžně používá zapojení B, (přesně T568B  a často jen „TIA B“). Nicméně oba standardy (T568A i T568B) jsou platné — důležité je konzistence. Jde o standardy kabeláže, které definují pořadí zapojení kabelů v konektoru (pinout) v konketoru RJ45 a zástrčkách a konektorech. T568A vs T568B se liší jen pořadím barev vodičů na konektoru RJ45, pokud je zapojení na obou stranách spoje identické, pak jsou funkčně A i B ekvivalentní pro standardní Ethernet (10/100/1000BASE‑T).

• Jde o jen jiné pořadí barev kabelů, oranžové a zelené páry jsou zaměněny.

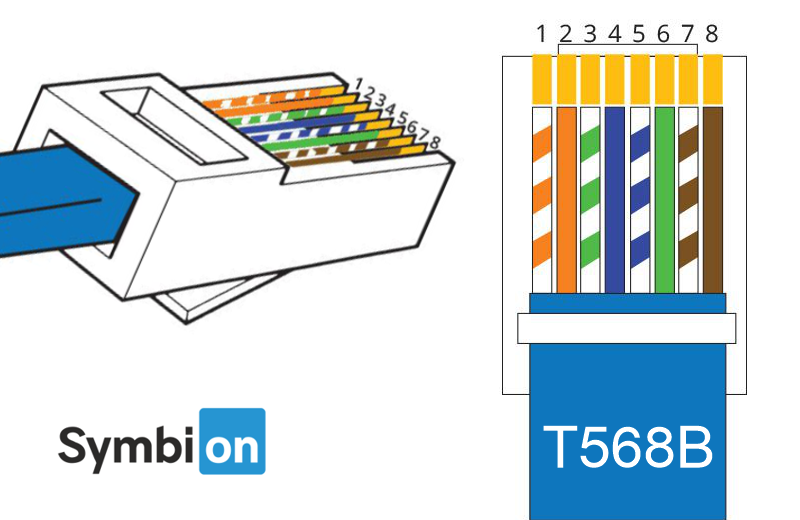

• Schéma zapojení T568B je v Evropě považováno za preferované schéma zapojení.
• Pokud tedy dodržíte obě strany propojovacího kabelu ve stejném barevném pořadí, problém s funčkností nebude žádný.

Doporučení (praxe)

• Používejte jeden standard napříč celou instalací — nejčastěji T568B v komerční sféře v Evropě.
• Pro přímé spojení mezi dvěma koncovkami použijte stejný standard (tzv. straight‑through).
• Pro křížené kabely se dnes většinou používají moderní switche s Auto‑MDIX, takže křížené kabely nebývají již potřeba.
• V některých projektech nebo veřejných zakázkách může být preferováno T568A (např. US firmy v Evropě) — ověřte požadavky zákazníka/specifikaci projektu.

Praktické pravidlo: pokud neexistuje požadavek, volte T568B (snazší kompatibilita s běžným zařízením a větším množstvím hotových patch kabelů).
