Svařování optických vláken (Fusion Splicing) spojí dva konce optických vláken pevně a přesně proti sobě tak, aby spoj vykazoval minimální útlum přenášeného světelného signálu (například odrazem, zúžením sváru, atp.). Existují i jiné metody spojování optických kabelů, ale tato je nejspolehlivější a využívá se při budování telekomunikačních sítí, datové infrastruktury a datových center, všude kde jsou napojovány například zafukováním natažené kabely do optické trasy na před-konektorované konektory (Pigtail) v optických vanách. Správně provedený svár charakterizuje:
- Minimální ztráta signálu (útlum), fyzický spoj vláken je proveden tak, aby světlo "nepoznalo", že prochází z vlákna do vlákna.
- Spolehlivost spoje, svařené vlákno odolává ohybu i vnějším vlivům, drží dlouhodobě kvalitu, vykazuje nejvyšší životnost.
Princip a doporučený postup sváření optiky

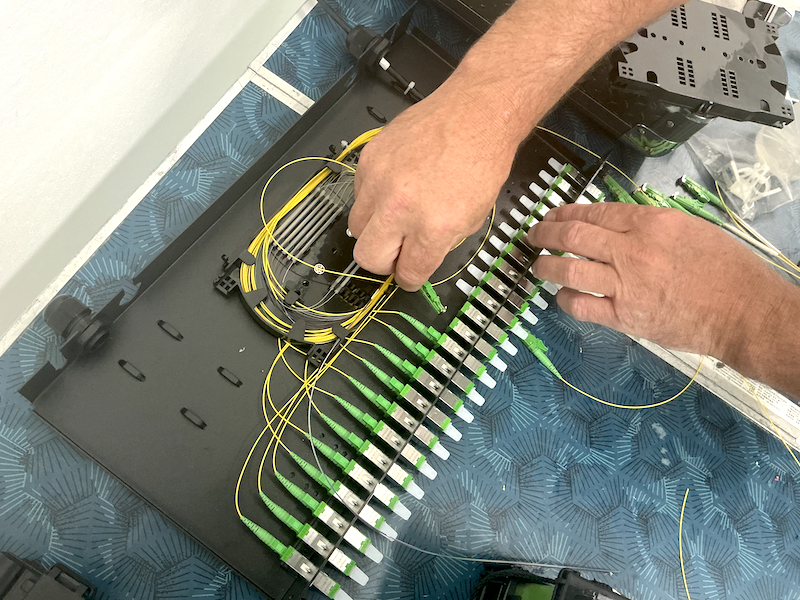

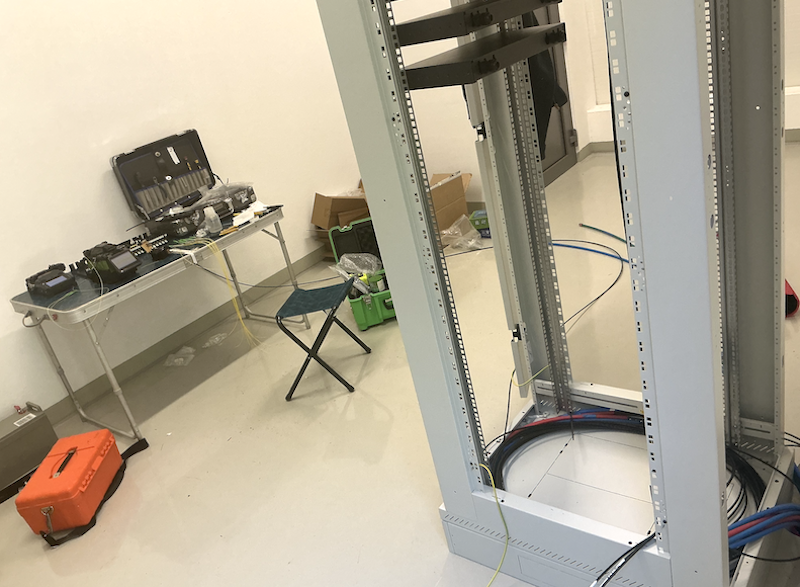

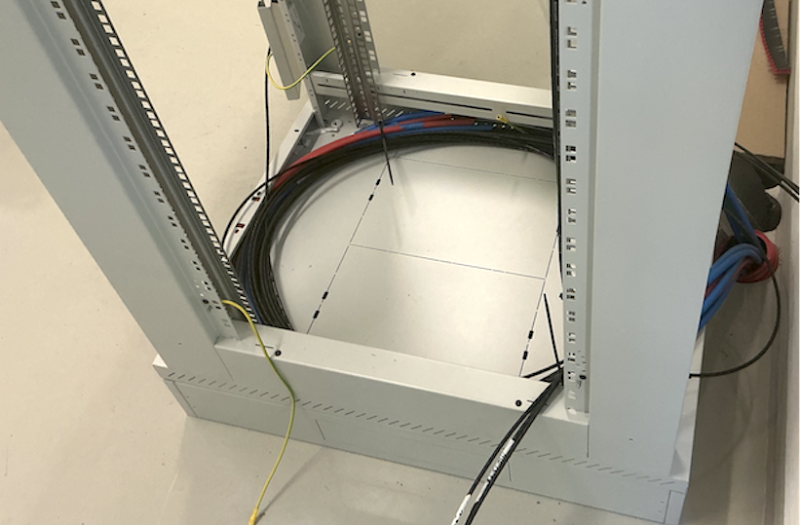

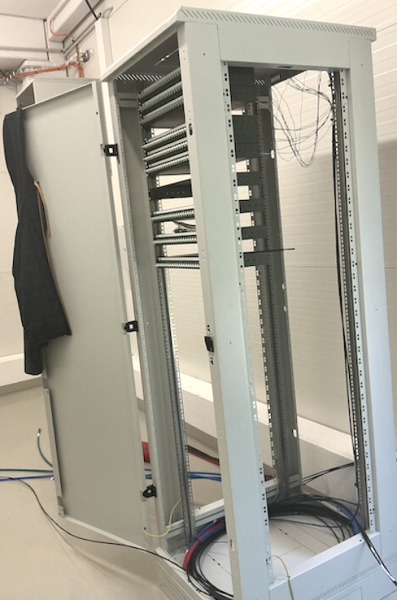

Odpovídající příprava místa zakončení je nutným předpokladem pro správné svaření. Oba konce vláken (například optický kabel a pigtail s konektorem) se nejprve vychystají do správných pozic a požadované délky, včetně kabelové rezervy v daném místě.

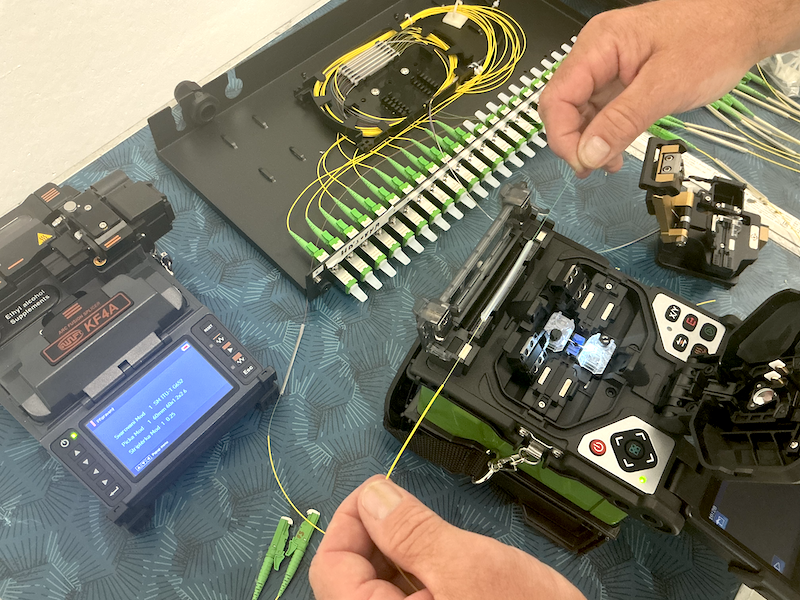

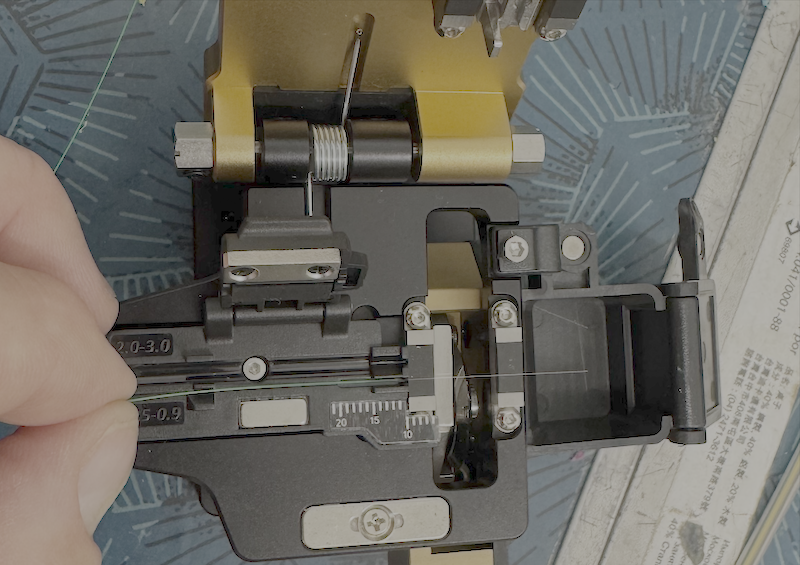

Příprava na svár zahrnuje odholení ochrany kabelů, následuje přesné zalomení obnažených vláken, ke kterému slouží optická zalamovačka (Cleaver). Pokud není zalamovačka správně seřízena, zpravidla nedojde ke kvalitnímu sváru, výsledek který je limitní na delší optické trasy.

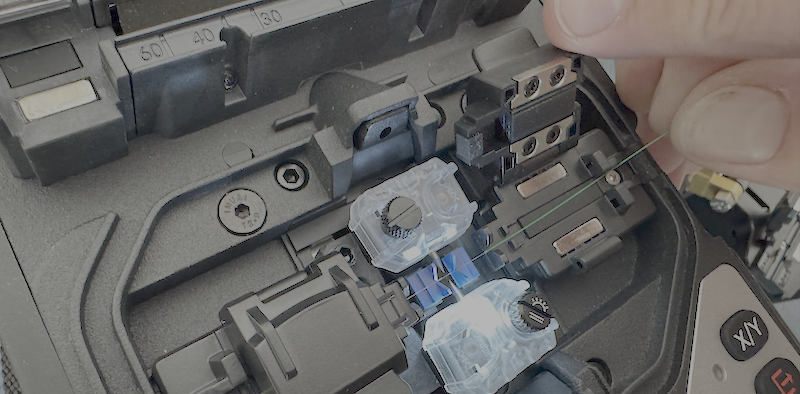

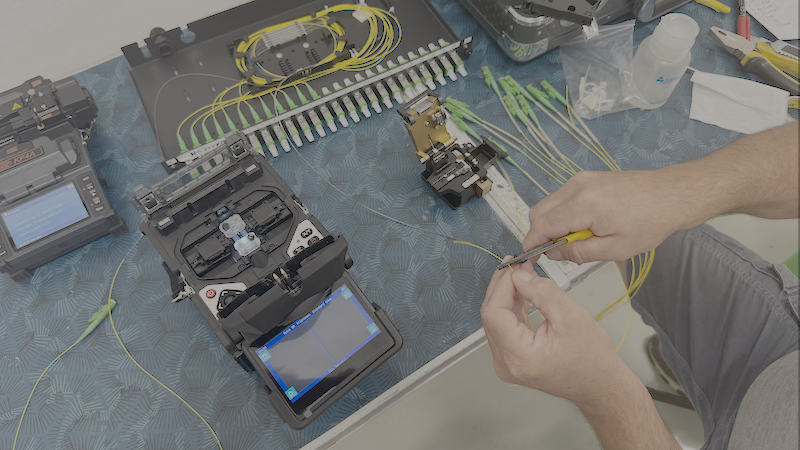

Následně se přesně zarovnají vlákna proti sobě ve svářečce, v naší ukázce jde o vlákno optického kabelu k zafouknutí a překonektorovaného vlákna s konektorem. Symbion využívá výhradně automatické zarovnání ve třech osách, tzv 3D svářečky (3D Fusion Splicer). Vlákna se následně roztaví elektrickým obloukem, který jejich skleněný povrch správně homogenně spojí, tak aby tavenina neobsahovala bublinky.
Výsledkem je propojený celek jakoby jedno původní vlákno v kuse, spoj je téměř neviditelný i pod mikroskopem a vykazuje typicky velmi nízký útlum 0,01..0,05 dB (ztráty).
Kontrola a testování po svařování optických vláken
Instalace optických spojů, zejména svařování zahrnuje před předáním díla posloupnost kontrolních kroků, kterými zajistíme kvalitu fyzické vrstvy pro přenos optického signálu a zamezíme tak nestabilnímu přenosu dat skrze realizovanou optickou trasu.

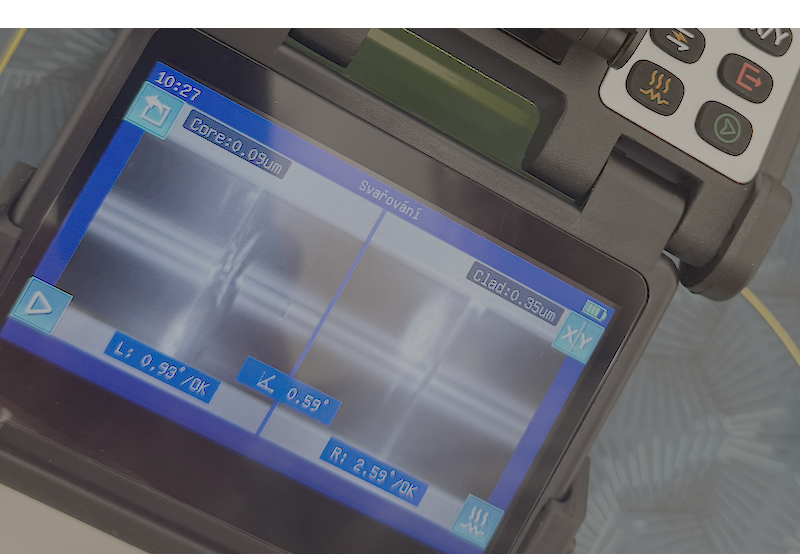

- Optická kontrola, námi používané optické svářečky už po svaření vyhodnocují kvalitu spoje skrze integrovanou kameru a zrovna zobrazí odhad útlumu v dB. V některých případech se spoj vizuálně zkontroluje mikroskopem, inspekce na praskliny nebo bublinky.
- Měření útlumu, základní test, provádíme pomocí normovaného měřiče výkonu a zdroje světla (světlo projde svařeným vláknem a změří se ztráty). Požadovaná hodnota je 01..0,05 dB na spoj.

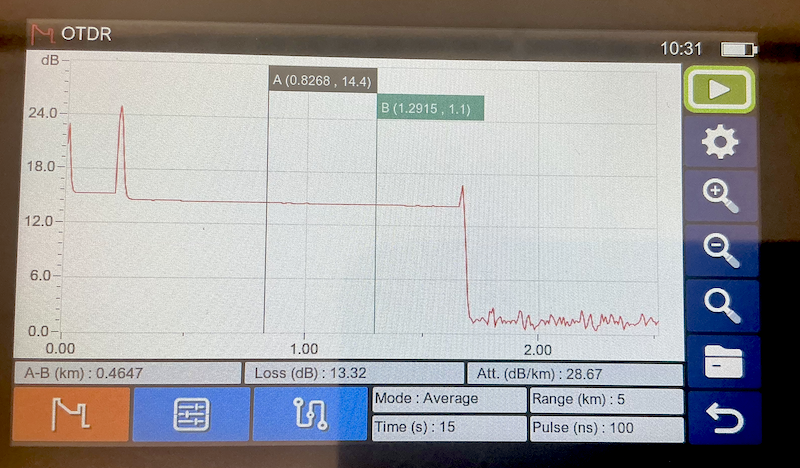

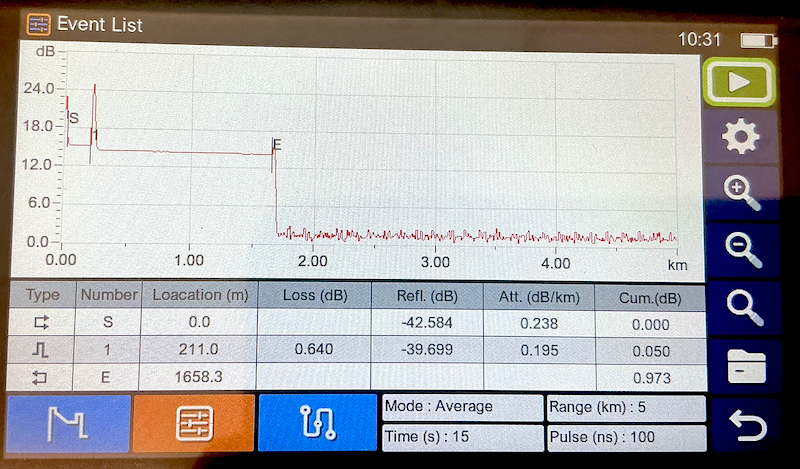

- OTDR měření (Optical Time Domain Reflectometer), od nás standardně zahrnutá metoda přeměření každé realizované trasy, test probíhá pomocí laserového pulzu a měření jeho odrazů z trasy v čase, přístroj vypočítá problémy a přesná místa (parazitní odrazy paprsku) na trase. Tento test je klíčový hlavně u dlouhých tras a páteřních sítí.

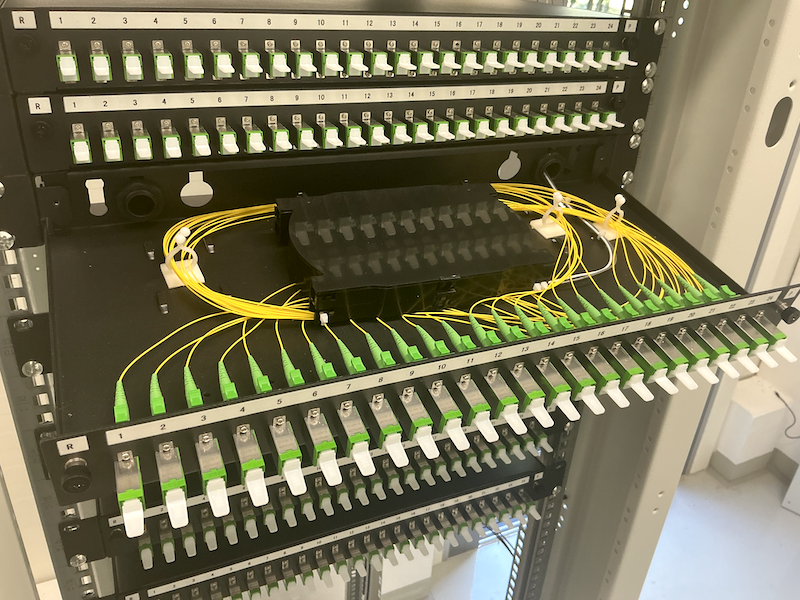

- Mechanická ochrana sváru, po testech výše se spojená vlákna umístí do ochranné trubičky (Heat-Shrink Sleeve), která se teplem zataví podobně jako smršťovací páska a bude vlákno chránit před mechanickým poškozením. Spoj se následně uloží do kazety, vany v rozvaděči, aby byl chráněn i v provozu.
