Optické patch-cordy a trasy
Optický patchcord (patch kabel, jumper kabel) je propojovací optický kabel zakončený optickými konektory. Patchcordy propojují zařízení uvnitř racků (datových rozvaděčů), rozlišují se na duplexní (2x vlákno, 4x konektor) a méně časté simplexní (1x vlákno, 2x konektor) pro jedno-vláknové xWDM aplikace.
Optické patchcordy standardní provedení: USCONEC (americké konektory, MTP patchcordy a kabelové sestavy), SENKO (japonské konektory, MPO, MPO mini, angleboot polohovatelné krytky, CS a SN konektory ...), AMP (německé konektory LC, SC, ST, FC, MT-RJ ...), R&M, Reichle de Massari (švýcarské konektory, E2000), Huber Suhner (švýcarské konektory, E2000), SEIKOH GIKEN (japonské konektory), NISSIN-MPO kabelové sestavy (japonské konektory, kompletace Čína), NOVOBIT (čínská výroba), OEM (kompletace a měření v Číně (LC, SC, ST, FC ...), použitelné pro většinu aplikací, low-cost).
Třídy útlumů dle standardu IEC 61755-1 (IEC 61300-3-6), doporučení ITU-T L.36.
- Třídy útlumu (I/L) pro siglemode (SM) patchkordy*
Třída A: zatím nespecifikováno
Třída B: střední hodnota <0,12dB; pro více než 97% kusů pak < 0,25dB
Třída C: střední hodnota <0,25dB; pro více než 97% kusů pak < 0,50dB
Třída D: střední hodnota <0,5dB; pro více než 97% kusů pak < 1dB - Třídy útlumu odrazu (R/L) pro siglemode (SM) patchkordy*
Třida 1: >55dB
Třída 2: >45dB
Třída 3: >35dB
Třída 4: >26dB - Třídy útlumů pro multimode (MM) patchcordy v naší nabídce mají R/L je >35dB, I/L <0,2dB.
Řazení produktů
Výpis produktů

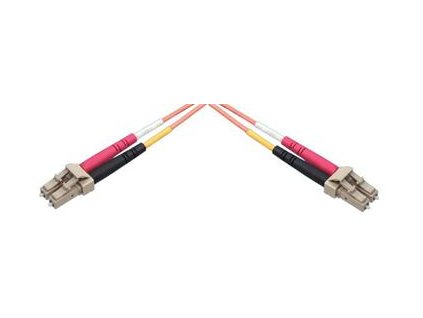

Multimode optický patchcord | délka 0,25m | LC-LC | OM2 50/125 | I/L 0,2dB | R/L -35dB
Singlemode optický patchcord | délka 0,3m | LC/PC-LC/PC | OS1/OS2 G657A1 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Multimode optický patchcord | délka 0,5m | LC-LC | OM2 50/125 | I/L 0,2dB | R/L -35dB
Multimode optický patchcord | délka 0,5m | LC-LC | OM3 50/125 | I/L 0,2dB | R/L -35dB
Multimode optický patchcord | délka 0,5m | LC-LC | OM4 50/125 | I/L 0,2dB | R/L -35dB
Multimode optický patchcord | délka 0,5m | LC-SC | OM1 62,5/125 | I/L 0,2dB | R/L -35dB
Multimode optický patchcord | délka 0,5m | LC-SC | OM2 50/125 | I/L 0,2dB | R/L -35dB
Multimode optický patchcord | délka 0,5m | LC-ST | OM1 62,5/125 | I/L 0,2dB | R/L -35dB
Singlemode optický patchcord | délka 0,5m | LC/APC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 0,5m | LC/APC-SC/APC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -60dB (G1)
Singlemode optický patchcord | délka 0,5m | LC/PC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 0,5m | LC/PC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 0,5m | LC/PC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Multimode optický patchcord | délka 0,5m | SC-SC | OM1 62,5/125 | I/L 0,2dB | R/L -35dB
Singlemode optický patchcord | délka 0,5m | SC/APC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 0,5m | SC/APC-SC/APC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 0,5m | SC/APC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 0,5m | SC/PC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 0,5m | SC/PC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Multimode optický patchcord | délka 0,0,5m | ST-ST | OM1 62,5/125 | I/L 0,2dB | R/L -35dB
Multimode optický patchcord | délka 0,7m | LC-ST | OM1 62,5/125 | I/L 0,2dB | R/L -35dB
Singlemode optický patchcord | délka 0,7m | LC/PC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 1,5m | MPOf-MPOf (APC) | OS1 9/125 | I/L 0,2dB | R/L -50dB | přímé zapojení 1:1 | konektory NISSIN JAPAN
Multimode optický patchcord | délka 10,5m | LC-ST | OM1 62,5/125 | I/L 0,2dB | R/L -35dB
Singlemode optický patchcord | délka 10m | FC/PC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Multimode optický patchcord | délka 10m | LC-LC | OM2 50/125 | I/L 0,2dB | R/L -35dB
Multimode optický patchcord | délka 10m | LC-LC | OM3 50/125 | I/L 0,2dB | R/L -35dB
Multimode optický patchcord | délka 10m | LC-LC | OM4 50/125 | I/L 0,2dB | R/L -35dB
Multimode optický patchcord | délka 10m | LC-SC | OM2 50/125 | I/L 0,2dB | R/L -35dB
Multimode optický patchcord | délka 10m | LC-SC | OM3 50/125 | I/L 0,2dB | R/L -35dB
Multimode optický patchcord | délka 10m | LC-ST | OM2 50/125 | I/L 0,2dB | R/L -35dB
Multimode optický patchcord | délka 10m | LC-ST | OM3 50/125 | I/L 0,2dB | R/L -35dB
Singlemode optický patchcord | délka 10m | LC/APC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 10m | LC/PC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 10m | LC/PC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 10m | LC/PC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 10m | LSH/APC-LC/PC | OS1/OS2 G657A1 | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 10m | LSH/APC-LSH/APC | OS1/OS2 G657A1 | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 10m | LSH/APC-SC/APC | OS1/OS2 G657A1 | I/L 0,2dB (C+) | R/L -60dB (G1)
Singlemode optický patchcord | délka 10m | LSH/APC-SC/PC | OS1/OS2 G657A1 | I/L 0,2dB (C+) | R/L -55dB (G1)
Multimode optický patchcord | délka 10m | MPOf-MPOf | OM3 50/125 | I/L 0,2dB | R/L -35dB | překřížené | konektory NISSIN JAPAN
Multimode optický patchcord | délka 10m | MPOm-MPOm | OM4 50/125 | I/L 0,2dB | R/L -35dB | přímé zapojení 1:1 | konektory NISSIN JAPAN
Multimode optický patchcord | délka 10m | SC-ST | OM3 50/125 | I/L 0,2dB | R/L -35dB
Singlemode optický patchcord | délka 10m | SC/APC-LC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 10m | SC/APC-SC/APC | OS1/OS2 9/125 G657A | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 10m | SC/APC-SC/APC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -55dB (G1)
Singlemode optický patchcord | délka 10m | SC/APC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 10m | SC/PC-SC/PC | G657A2 OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Singlemode optický patchcord | délka 10m | SC/PC-SC/PC | OS1/OS2 9/125 | I/L 0,2dB (C+) | R/L -50dB (G2+)
Multimode optický patchcord | délka 12m | MPO (samička) - 8xLC | OM3 50/125 | I/L 0,2dB | R/L -35dB | konektory NISSIN JAPAN
